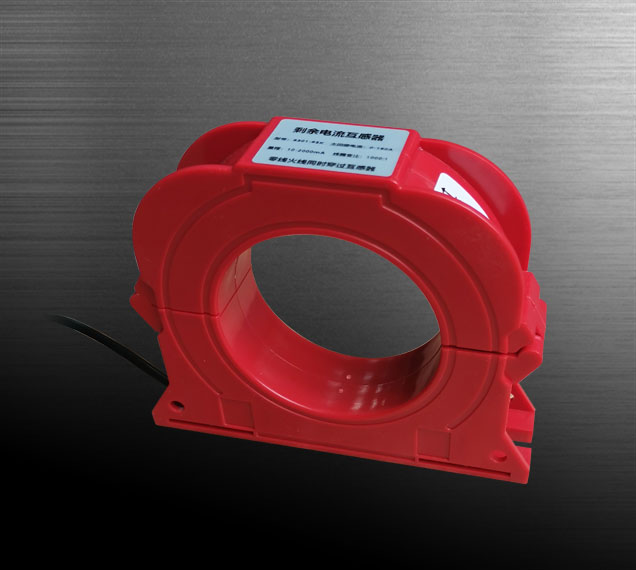

SK-6301剩余电流传感器
  • 功能特点
  • 技术参数
  • 系统拓扑图
  • 文档下载

检测通过互感器铁心的主电路的剩余电流(触电漏电等接地故障电流),并将一次回路的余电流变换成二次回路的输出电压,其结构简单、体积小巧、应用灵活

同时,还可以满足新国标对平衡性的严苛要求,不平衡电流输出值亦可以优于30mA10mA5mA、甚至于3mA,大大降低了主回路电流磁场干扰而引起的误警报,为设备的可靠性提供了充分的保障

优异先进的制作工艺流程,保证了其准确精度,可靠性等技术要求

安装便捷,开合打开角度90°

穿心结构、阻燃性环氧树脂浇注、弹垫式接触面、稳定性好

优异的平衡性,并具有极强的抗电磁场干扰能力

穿心孔直径45mm-100mm

精度等级:2.0级、0.5级别、0.1

工作频率:50-400Hz

测量范围:10%ln~130%ln

比值差:≤0.8%

额定输入(A):5A

介质强度:2.5KV/1mA/1min

额定输出(mA/V):0.5V

绝缘电阻:DC500V/100MΩ/min

外壳:ABS,阻燃等级94-V0

骨架:PBT

内部结构:环保型环氧树胶脂浇注

工作温度: -12-+45

接线方式:端子型/屏蔽绞线2
